福建高温烘箱的控制系统介绍

发布时间:2020-07-24 01:15:42 作者:库宝试验设备

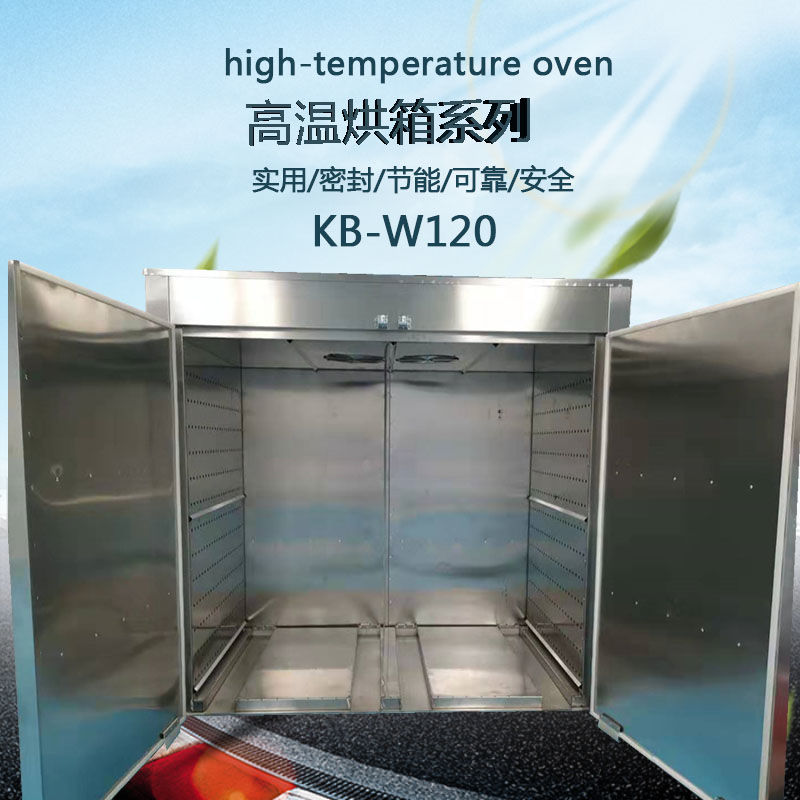

高温烘箱内部图
 电热类仪器种类繁多如高温炉、高温烘箱、高温真空烘箱、恒温培养箱等。各种加热装置因对温度有不同的要求可分别采用灯泡、炉丝、硅碳棒等作为产热元件。例如考蜡箱常用灯泡加温而培养箱、烘箱、恒温水浴、电炉等为适应组织培养和干燥烘焙的不同温度范围,往往使用数组并联的电炉丝加热,以便分组切换调温。高温炉则用几组串并联的硅碳棒来产生高温。

电炉线路分析:
多采用串联电阻限流法控制炉丝电流调节电炉的温度
烘箱水浴类的恒温自控电炉。这类仪器的电热丝多为几组并联使用,为了调节温度多附设恒温控制线路。为了使各部分温度均匀一致,可在烘箱上装电风扇使空气更快的对流并把水气带走,而在水浴上则装设搅拌器使水浴温度均匀,温控感温元件常见的有两类:一是水银接点温度计,可分为固定接点温度计和可调接点温度计,后者较为普遍,另一类是双金属片式的温控接点,用在恒温要求不高的线路中。此外在要求较高的恒温电路中,还采用复杂的恒温电路,用热敏电阻作为感温元件。

电子管与晶体管温控继电器:
    比较精确的恒温控制多用电子管继电器
线路说明:
    这是简单的电子管恒温控制电路。灯丝由小型6.3v电铃变压器供电,板压直接取自流220v市电。这个电器要求继电器用常闭触电控制电热丝。无灵敏继电器也可用一般直流12v或24v的继电器改制,只要把线圈的粗漆包线换上φ0.1左右的细漆包线绕满框架即可。
工作原理:
    温控感温元件用水银接点温度计予先挑好拟控温度值,连接温度计接点处然后使仪器通电,此时因6p栅极出于负电位板流趋于截止状态,继电器线圈无电流通过,常闭接点接通电热丝进行加热。
当温度上升到拟控制时水银柱使栅阴极间接通,此时栅阴极电位相等板流立即增大,继电器线圈通过电流而产生磁场将常闭接点拉开,使电热丝断电停止加热。
当温度下降后水银柱随之下降,使栅阴极重新处于开路状态板流又趋载止,继电器常闭接点又接通电热丝进行加热。如此周而复始起到自动恒温的作用。
