真空烘箱的结构

发布时间:2020-07-10 03:30:45 作者:库宝试验设备

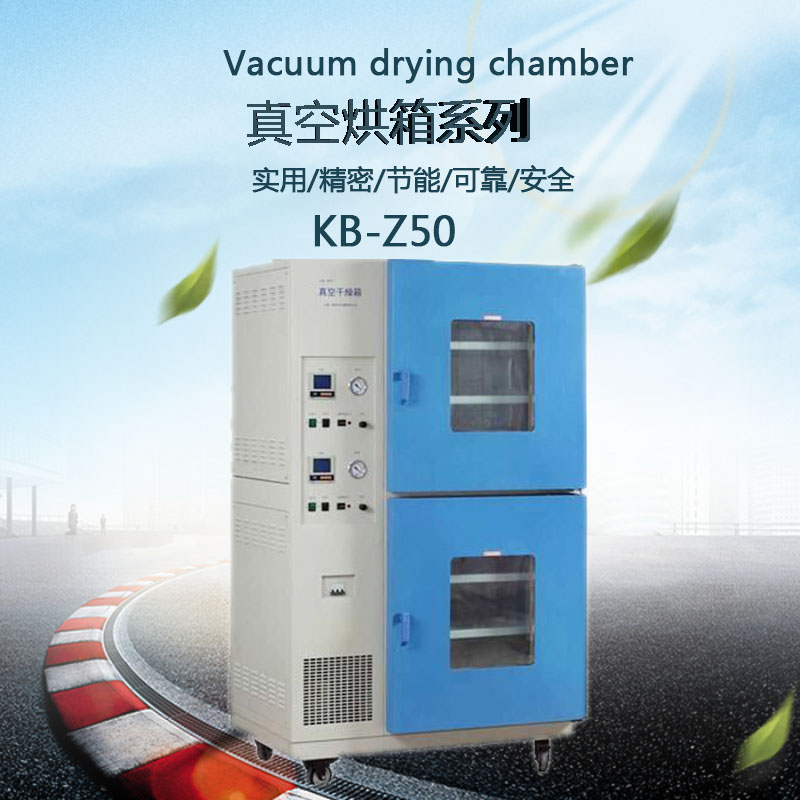

真空烘箱外观图
    随着现代工业飞速的开展,对各种物料的要求也是越来越严厉,真空烘箱就成为一种必不可少的工业设备,那么真空烘箱到底是一种怎么样的设备呢?内部构造到底是怎么样的呢,下面为大家解密真空烘箱的构造。
    真空烘箱外形为卧式,作业室资料选用不锈钢板或优质钢板,形状为方形。箱体选用08F优质钢板喷塑制成,超细玻璃棉充填中间隔热层。箱门选用双层玻璃门,内层为12mm以上钢化玻璃,外层为防弹玻璃或有机玻璃。作业室与外门之间装有模压成型的耐热硅橡胶密封圈,以确保箱门与作业室的密封,大幅度进步箱体的真空度。050、6051型搁板各选用二块具有较好导热性的铝合金板,6020型搁板选用一块不锈钢板(不锈钢网板),6021型搁板选用一块镀锌板(镀锌网板)。
    真空烘箱的加热器选用电热管直接置于作业室底部,所有的操控操作件、仪表、阀门、手柄都安装在箱体左边面板上,运用方便。控温仪设定温度和显现温度均为数字显现,带有跟踪报警功用,具有控温准确、精度高级长处。
    真空烘箱可使作业室内保持一定的真空度并选用智能型数字温度调理仪进行温度的设定、显现与操控。该温度调理仪选用计算机技术对作业室内的温度信号进行收集、处理,可使作业室内的温度自动保持恒温。该温控体系属P.I.D智能控温,功能可靠、运用方便。
    箱体:因为抽真空造成箱体接受大气压的压榨,因而箱体在制造时需求考虑具有一定才能的抗真空负压的才能,否则在抽动真空时,箱体或许因受大气压榨而造成变体,甚损毁;在制造资料上,内壁那直接接受大气压力的那层壁需求6mm或以上标准的不锈钢或冷扎钢板制造,不同巨细的箱子,选用的详细标准也不相同。不仅在资料厚度上需求达到要求外,还需求运用槽型钢进行焊接固定,正方体的六个面,每面都需求成网格状焊接标准少80#的槽钢固定,焊接密度一般以30CM间隔成网格状笔直和水平方向焊接。外包用材因据客户不同喜好和要求制造,没有硬性规定,只需求契合需求即可,起到美观作用。
    加热体系:真空枯燥箱的加热体系较多,首要的传统制造有四种,包括了水加热体系,电加热体系,蒸汽加热体系,导热油加热体系,非传统的有微波枯燥,冷冻枯燥各式各样。咱们首要说说传统的四种加热方式。水加热体系由加热水箱,冷热水泵,烘箱本体,操控柜以及烘架管路,经加热的水运用冷热水泵抽向烘箱主体的烘架管路中通过烘架的散热来加热烘箱里的温度,热水通过烘架回到加热水箱中,如此循环便是水加热体系;电加热体系包括电气操控柜,加热管和烘箱,运用电控柜供电加热管发热来操控温度;蒸汽加热体系,拥有和水加热体系相同的烘架结构,所不同的是其所接加热源为蒸汽锅炉;而导热油加热体系其原理与水加热体系共同,运用介质上升为比水拥有更高沸点的导热油,其构造包括了导热油加热箱,导热油泵,电控柜,烘架。
    真空泵:真空泵是抽真空必不可少的,对于真空泵可选用的型号种类多,主体分为水环泵和旋片泵,水环泵运用水为介质,运用本钱低,保护方便,缺点则是真空度不算高;旋片泵运用真空油为介绍,真空油不易遇水,因而含水量较大的物料切忌运用,它的真空泵极限高,但运用本钱和保护本钱都比水环泵要高得多。
?
