洁净烘箱工作原理

发布时间:2020-07-13 01:57:19 作者:库宝试验设备

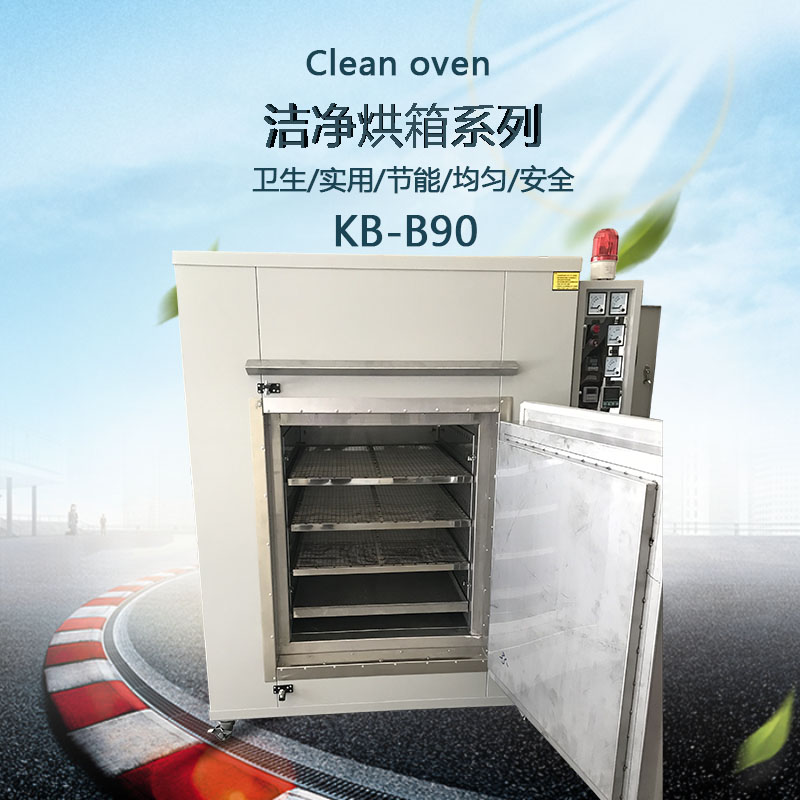

洁净烘箱外观图
      箱体的温度控制选用了智能电脑温度控制和PLC自动化控制体系,温度信号的采集用铂热电阻,经温度控制器的变大与预设值进行比较获得PID控制信号,另外PLC程控器输出控制信号控制固态继电器SSR导通,固态继电器再控制加热器加热,使箱体正处于升温除湿环节。当温度达到预设值时,温控仪输出PID控制信号PLC,PLC输出控制信号给时间继电器KT,使其开始保温计时,另外,关掉进风机和排风碟阀。通过PID控制电加热持续开闭,箱体正处于热风循环保温灭菌环节。当保温灭菌时间达到预设值时,时间继电器输出信号给PLC,PLC输出全闭电加热,打开水冷却电磁阀,使其吸合导通,因此箱体正处于冷却降温环节。当箱内温度下降≤40℃时,温控仪输出控制信号给PLC,PLC输出关掉热风循环风机,干燥灭菌周期系统结束了。TEED一2001K超温报警温控仪输出信号控制PLC整个系统的运转,铂热电阻PT100测试信号至报警温控仪与超温报警设定温度值进行比较,当实际温度值低于预设值时,输出控制信号给PLC,PLC系统正常运转。当实际温度值超过预设值时,输出控制信号给PLC,PLC关掉运转系统。故超温报警的设定值一般要高于工作温度的预设值。
洁净烘箱的系统故障分析及解决方案
     系统故障状况叙述
     合闭循环烘箱空气开关,依照该烘箱的使用说明书设定好加热温度250℃,超温报警温度260℃,保温记时1h后,启动其自动运行系统,烘箱的循环风机、进风机、碟阀、加热等指示灯按顺序亮起,反映程序运行正常。加热运转2.5h后,温度仍然达不到预设值,如果加热时间过长,就会造成被加热玻璃容器易碎,坏瓶率升高。另外,造成能源浪费,耗电量增加。以及烘箱的工作周期加长,致使在正常生产岗位的两班制下不能按时完成该工艺环节,殆误生产任务的进程计划,且提高了产品成本。正常满箱时温度从室温一直加热到250℃需要2.5h,1个工作周期需要约6h。
     系统故障分析
     首先查询烘箱差压表,判断烘箱内风速是不是正常。了解循环烘箱内被加热物品摆放是不是过于密集,高温过滤器是不是堵塞,风量调节板是不是被改动,排除这些原因后,再判断循环风机是不是存在系统故障,造成热风循环空气流通不好,湿热空气不能正常排放。其次从系统故障状况和烘箱的电路原理分析,烘箱能够加热,说明智能电脑温控仪输出信号正常,PLC输入输出信号也正常。
系统故障检测及排除
经过上述系统故障分析,可以断定控制信号和可调节部件均正常,然后我们从以下几个方面进行检查。首先核对一下GCD一23A型智能电脑温控仪的PID调节参数,看是不是人为误操作,致使设定参数变更,因此使得体系出现动作异常。PID参数直接影响着体系的调节精度,是控制系统设计的核心内容。通过适当的PID参数,PID控制可以根据体系被控过程的误差特性,利用比例、积分、微分计算出系统控制量,获得相应的输出响应特性,控制系统使其达到满意的控制效果。恢复PID参数正常设定值。其次检测循环风机运转是不是正常,转向是不是正确。如果风机反转或风机负载太大而转速过慢,都将影响热风循环不畅通。
      当风机反转时,可将风机的电源任意两相倒换;当风机转速过慢时,应从两个方面进行检查:
      (1)电气方面电源电压是不是正常,有无缺相或绕组断路状况。
      (2)机械方面有无扫膛、振动、轴承过热、损坏、风叶松动擦箱壳等系统故障。可针对具体情况进行排除。再次检测固态继电器和加热器有否局部断路。固态继电器,简写成‘SSR”,是一种全部由固态电子元件组成的新型无触点开关器件,它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性,可达到无触点无火花地接通和断开电路的目的,因此又被称为“无触点开关”。SSR成功地实现了弱信号
      对强电(输出端负载电压)的控制。SSR虚接或导通后的局部断路致使380V电源缺相,加热器不能全部加热,处理方法是维修或更换固态继电器。而加热器的局部断路,也将使加热不能全部工作,造成加热过程过于缓慢。维修或更换加热器。将系统故障问题完全处理好。合闭循环烘箱空气开关,依照该烘箱的使用说明书运转其系统,经过2.5h的升温后,烘箱到达设定温度,时间继电器开始记时,烘箱进入断续加热的保温灭菌环节。保温1h后烘箱开始冷却降温,2.3h后整个干燥灭菌周期程序运行结束了,完全满足该烘箱提供的技术参数要求和工艺参数要求。
