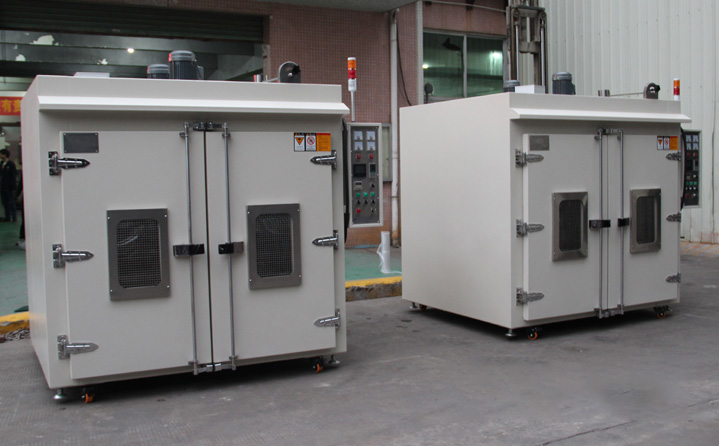

高温烤箱产品图
隧道烘干线该设备是一台地道式链条网带通过式烘干设备,选用特制链条传动运送工件,具有烘干、等功用的新颖接连式烘干设备。由人工将工件放在传动链条网带上,顺次通过烘干后出料。上罩内的雾气经吸雾风机抽出后外排出到总排气管道中去。该机具,功用全,结构合理,操作便利,烘干作用好的长处,这关于大批量烘干、改进劳动环境,进步质量,具有重要的意义。机身结构选用密封式,外型美观,设备拆开检修便利。高温烘箱


  一、功用描述


   1、 上料/下料区超高温烘箱:


  在进料口处设置一条网带露置于机体外,构成上料区,过完上料传动进入烘干区通过热风循环进行烘干,后面设备工业电扇对工件进行冷却,在出料口处设置一条网带露于机体外构成下料区。并使网带传送链形成一个完整的循环链。网带距地面高0.8m,便利操作人员操作。


  2、 烘干区:


  设备设置了烘干区,加热方法选用电(石英管)加热式加热(如有需求也可设置煤气生物质颗粒加热体系),温度常温—300℃可调。设置保温、排风、温度、抽雾体系操控等体系,使设备恒温可调。


  当工件在上料区进入烘干区后,以0.5-3m/min的速度跋涉,烘干,将工件以设定的温度进行烘干,下料。在烘干炉上设置运风、排风体系,使工件在体系内均匀受热,并将废气水雾抽出,避免污染车间环境。


  3、 网带运送链传动体系:


  体系传动为封闭循环式网带链条主动传动,其长度约为26m;线体轨迹为“U”形轨迹,以法兰片/螺丝衔接,运转安稳可靠。设动力设备、张紧设备、防滑胶条、被动齿轮、接油杯、挂钩等,运转安稳,速度0.5-3m/min可调。


工业烤箱


二、长处


  1. 被烤产品表里同时受热,表里温差小,不变形,不变色,质量安稳。


  2. 烘烤速度快,效率高,可缩短烘烤时间 1/6-1/4,大幅度缩短生产周期。


  3. 到达相同的产能,总功率小,最保守省电率达30%以上。


  4. 单位面积动力传输量大,故体积小,省缔造费用。


  5. 可与生产线连线使用,有效操控 WIP,削减转移,削减不良,节省人力。


  6. 温度可分段操控,以习惯产品需求,合理的温度曲线,产品质量安稳。


  7. 强制抽风设备,溶剂残留少,危险低,防爆,环保。


  8. 机壳外表温度挨近环保温度,工作环境舒适,削减动力糟蹋。


  9. 产品烤后无需静置,缩短工时,削减被污染。


  10.选用无极恒温操控体系,温度均匀,保证产品质量。


  三、结构组成


  本机由机体腔室、循环体系、加热体系、运送链条及传动体系、热风吹干体系、电气操控体系等组成。


  四、烘干线分类


  1、筒式烘干机。


  2、红外线烘干线。


  3高温烘箱、无尘烘干线。


  4、无尘喷油烘干线。


  5、地道式烘干炉


  6、地道式烘干线。
