一、 性能简介

十级洁净热风循环烘箱利用风机调节风量,对箱内设置的10级洁净空气过滤器进行热风循环,同时去除箱内饱和的热气,达到箱体的清洁度。

设备采用低噪声循环风机。炉内空气由不锈钢电热管加热。热空气是由风扇抽出来的。经过滤器净化后的空气通过均布风栅进入工作间干燥。含湿湿热空气通过出风口排出机柜。烘箱内设有测温点,所需温度可自动调节和控制。操作方法非常简单。

热风循环炉由以下结构件组成:

十级洁净热风循环炉采用优质碳钢,内外部采用低碳奥氏体不锈钢。绝缘材料为无碱细玻璃棉,发热元件为不锈钢电加热器,换热面积大,效率高。烘箱顶部设有耐高温中效除湿口和耐高温过滤器,补充新风出口。

箱内装有耐高温过滤器,热空气每次循环时都由高温过滤器过滤。

洁净烘箱是一种提供高温净化环境的专用洁净干燥设备。烘箱内空气封闭自循环,经耐高温空气过滤器(10级)反复过滤,使烘箱室处于无尘状态。洁净烤箱工作间由镜面不锈钢制成。工作间温度由温控器自动控制,设有自动恒温定时控制装置,设有超温自动断电报警电路,控制可靠,使用安全。本实用新型可满足电子液晶显示器、医药、实验室等生产科研部门的净化干燥要求。

二、 主要技术参数(性能指标可在+5~+35℃环境温度下测定)

结构及参数:

1、工作室尺寸:w700*D600*h650mm

2、外形尺寸:以设计图纸为准;

3、风管间距:60mm;

4、保温层厚度:90mm;

后风管位置:左1.1

风机前、后风管位置:1.1.1

后风机位置;

风机前、后风机位置;1.1

两层,配两层不锈钢板;可拆卸,每层可承受10kg

开门方式:单门,密封条为氟橡胶空心密封条;

控制箱位置:顶部;

清洁度:无尘等级:10级。滤网过滤效果应达到0.3微米过滤效率99.9%风量3400cmh

过滤器高温:80℃

主要指标:

工作温度范围:室温+15℃~150℃;可调

仪表精度:±0.2℃;

温度波动:≤±1℃;

温度均匀性:≤±2℃;

加热时间:≤20分钟(空盒,25℃~60℃);

温控方式:PID调节,SSR模块输出控制;

定时范围:1分钟~99小时99分钟,定时切断加热,并报警

清洁度:无尘等级:10级过滤效果需达到0.3微米过滤效率99.9%风量高达3400cmh

过滤器能承受高温:80℃;

箱体外表面温度:≤室温+15℃;

电容量:

电源:380V三相

制热功率:7.5kW;

送风功率:750W

电流:10A

空气开关容量:20A

箱体结构:

烘箱由箱体部分、电控箱部分、电加热及风道系统部分组成,结构合理,外形美观;

全方位氩弧焊,耐高温,硅胶密封,SUS304不锈钢发电机,防止机器本身产生微尘;

柜体材质:SUS304ා1.2mm不锈钢板;

衬里材料:SUS304 1.2mm厚镜面不锈钢板,碱性苏打水清洗,脱脂,避免烘烤。

绝缘材料:100k高密度高绝缘板。

电加热器:采用进口铠装加热器的无尘发电机。

清洁度:烤箱内使用无尘配件和材料。

工作室气流设计:

采面层从左至右的送风通过h.e.p.a(特殊风道设计)从美国进口,过滤效率99.99%,10级;隔墙;(可拆卸)

排气口:3“φ(带自动启闭气阀),循环效果强,降温;

进气口:增加N2流量计控制进气。进风口:8mm

箱内不得烘烤可燃物、可燃气体和爆炸性物品。先进可靠的测控系统

控制器采用台湾caho(或日本富士)多级微机温度控制器,具有PID控制参数自动设定功能。

仪器特点:A.具有温度PID调节功能;

采用数显箱温度和多级程控设定温度;

采用嵌入式铂电阻输入;

工作方式:恒定工作;

温度测量:安装专用铂电阻;

整定精度:温度:0.1℃;

温控输出:SSR输出

测温:采用专用铂电阻;

整定精度:温度:0.1℃;

温控输出:SSR输出

漏电断路器

过热保护

欠相保护

电机过载电流保护

机器平台上的蜂鸣器异常

设备运行条件:

温度:5℃~45℃;

相对湿度:不大于85%;

气压:86~106kpa;

周围无强烈振动和气流;

电源:三相交流380±38V,频率:50±1Hz;

无腐蚀性气体;

周围无强烈振动和气流;

请务必接地

​盒子5周围应有500毫米。提供技术资料:产品合格证、保修卡、使用说明书、电气原理图、仪表说明书等

三、售后服务:

交货后出现质量问题,我公司保证24小时内答复。自出厂试验验收之日起24个月内免费保修。负责维护保养,并根据需要按成本收费。公司可根据用户要求,提供产品出厂计量校准、技术培训等服务。

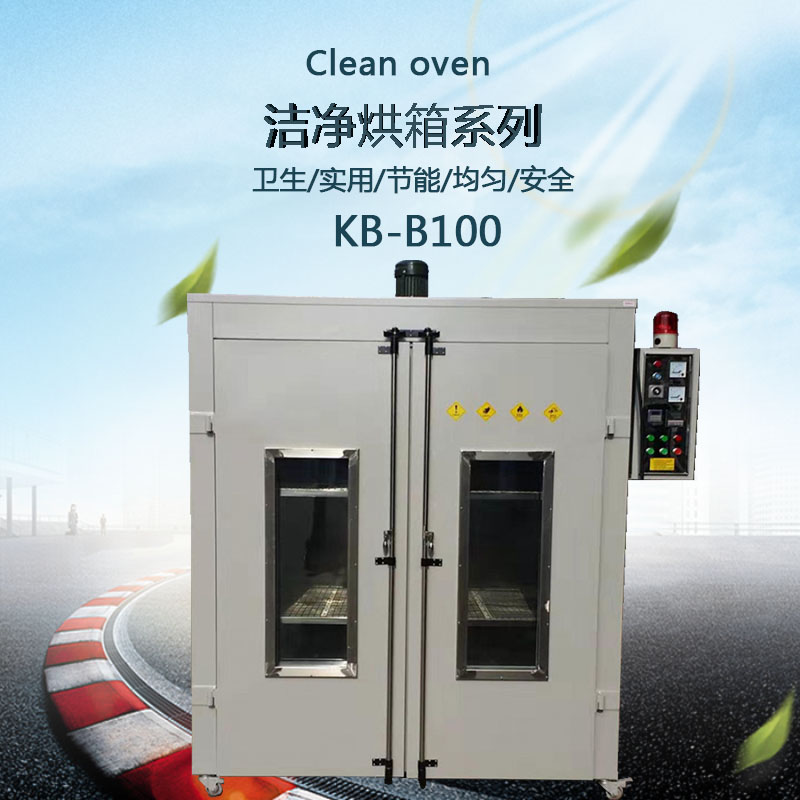

十级洁净烘想外观图
