1、 产品特点及用途

工业热风循环烘箱是一种新型的工业级干燥设备。采用长轴耐高温大功率轴流风机,不锈钢涡轮叶片,结合独特的风道设计,智能PID温控器结合SSR固态继电器控制黑热发生器的加热,形成均匀的高温热风,并对箱体内部进行加热,确保箱体内部能达到标准的理想温度环境。

2。用途:

产品广泛应用于电子制造、涂料、印刷、航空航天等工业领域的预热、老化、烘烤、热固化、淬火等工序。

2、产品基本参数

1。产品型号:ghg-480d

2。电源电压:AC380V 3φ50 Hz(三相五线)

3。产品功率:7.5kW

4。规格尺寸:内尺寸:W800mm×D600 mm×h1000 mm

内尺寸:w1060 mm×d810mm×h1680mm(参考尺寸)

5。内容积:480L

6温控参数

6.1温控范围:RT+15~250℃(常温升至250℃约需45min)

6.2温度均匀性:±2.5%(空载试验)

6.3温度波动:±0.5℃

6.4温度分辨率:±0.1℃

3、 产品的主要配置和结构

1。产品结构设计

1.1。机器结构:单门结构,控制箱位于机器顶部。

1.2条。内部材料:内部采用1.2mm厚镜面不锈钢氩弧焊,光亮洁净,卫生环保,无污染,易于清洁。

1.3条。内部装置:箱体平均分为4层,配有4块不锈钢穿孔板,便于热风循环,保证温度均匀。每层可承重50kg。

1.4条。外部材料:外部采用1.2mm厚冷轧钢板,并喷涂防锈处理。色泽乳白色,耐划伤,美观大方。

1.5条。保温材料:采用100k保温棉,保温厚度80mm-120mm,保温性能好。机器表面温度低于RT+45℃,以保证产品运行的安全性和可靠性。

1.6条。箱门结构:箱门在箱体连接处用高温硅橡胶密封严密,具有良好的隔热性能、抗老化、环保、无污染等特点。

箱门拉手采用锌合金拉手,机械强度高,耐磨损,开关灵活。

2。温度控制系统:

2.1。温控仪表:采用日本进口欧姆龙数字式智能温控器,恒温控制方式,PID自动计算,温度控制精度±0.3℃,控温精确,具有传感器断线报警功能,具有超温报警保护功能,确保产品安全运行。

2.2条。定时功能:采用LED数字定时器,定时范围为0~9999hMs。

设置温度→设置保温时间→时间结束提示-停止加热-报警完成指示。

3。温度控制模式

3.1。信号来源:日本进口钙感应棒±0.5%。

3.2条。输出控制元件:固态固态无节点输出,保证加热功率的准确性。

4。箱内热风循环系统

4.1。送风方式:箱体采用单向左右水平送风,两侧风管强制加压送风。

4.2条。风道结构:风管两侧采用鱼翅式高密度冲裁风板,精确控制导流板角度,保证箱内温度均匀。

4.3。送风装置:采用1.1KW三相异步大功率耐高温长轴无声电机驱动550px大直径不锈钢涡轮叶片(位于箱体顶部)。水轮机水平校正,保证空中运输顺畅,噪音55dB。

4.4条。送风装置安全保护系统:具有超温、过载、过流保护功能,保证电机、风机的使用寿命和安全性能。

5。电加热系统

5.1电加热器:采用不锈钢黑热发生器,使用寿命长,安全稳定,使用寿命10000小时以上。

5.2条。电加热安全系统:电加热器采用不锈钢外壳,填充高绝缘改性氧化镁,导热快,无泄漏,无明火,使用安全可靠。

箱体保护系统:三重超温保护系统(A、超温恒温器停止加热输出;B、加热管电源系统切断;C、采用独立的限温保护器,保证箱体在运行过程中的整体安全性能。

6.2.1条。超温防止器(独立温度限制,超温断电);

6.2.2。相序保护(欠压、欠相保护);

6.2.3。电机过流保护;

6.2.4。控制线保险丝;

6.2.5。电热过流保护;

7设备的报警功能

采用柱状三色状态指示灯:正常运行时绿灯显示,黄灯待机状态下,设备异常时红灯报警。

8。工厂配置清单

操作手册一份,电气接线图一份,工厂性能鉴定试验报告一份,售后服务承诺书一份。

9。生产执行标准

我们的产品完全符合ISO9001标准,符合国家标准“GBT 30435-2013电烘箱和电鼓风干燥箱”,并可通过国内任何第三方验证机构检测。

10。产品设计使用寿命为10-15年。

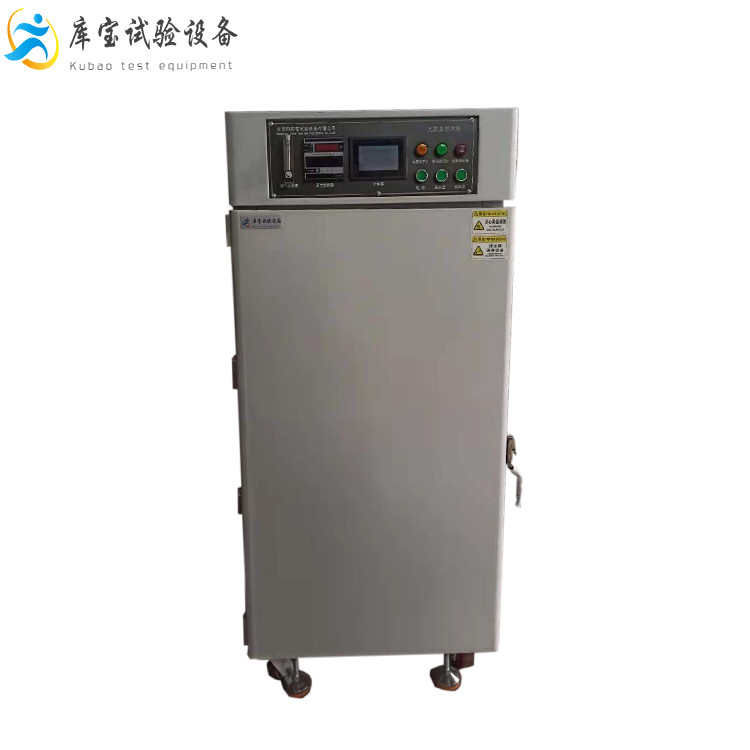

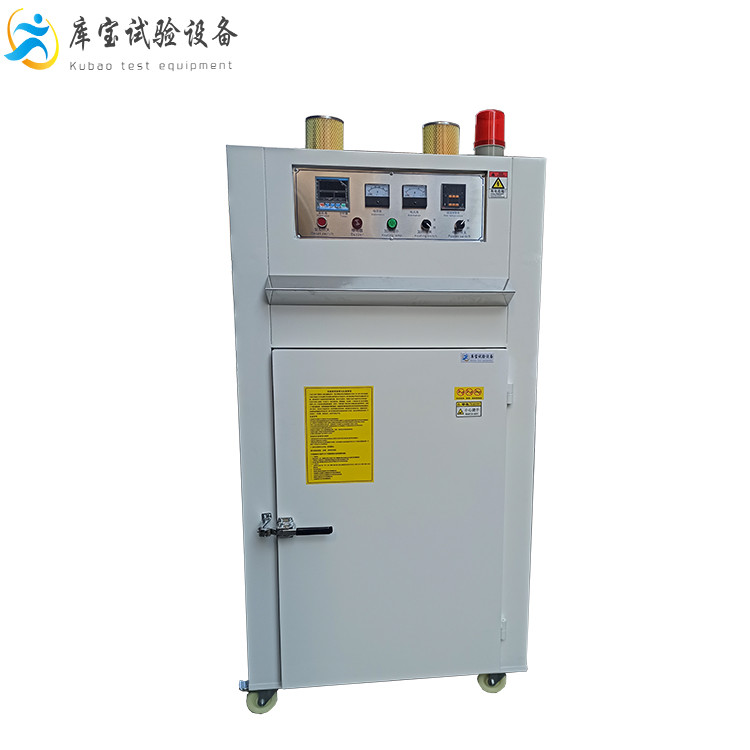

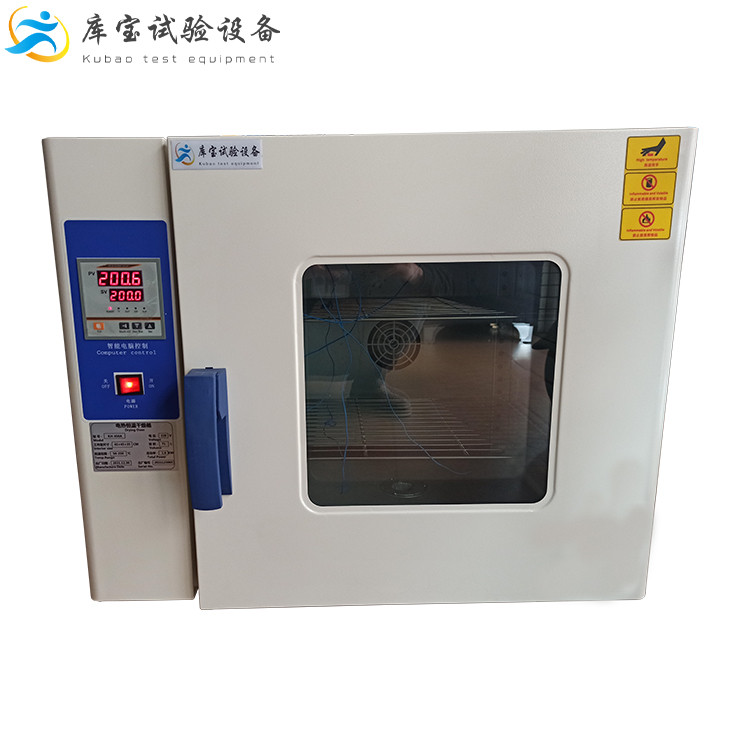

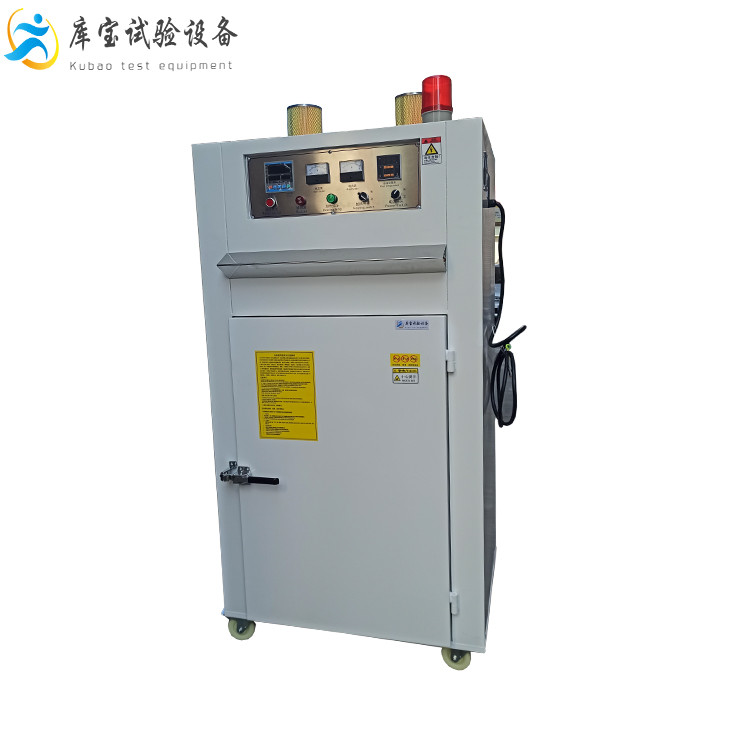

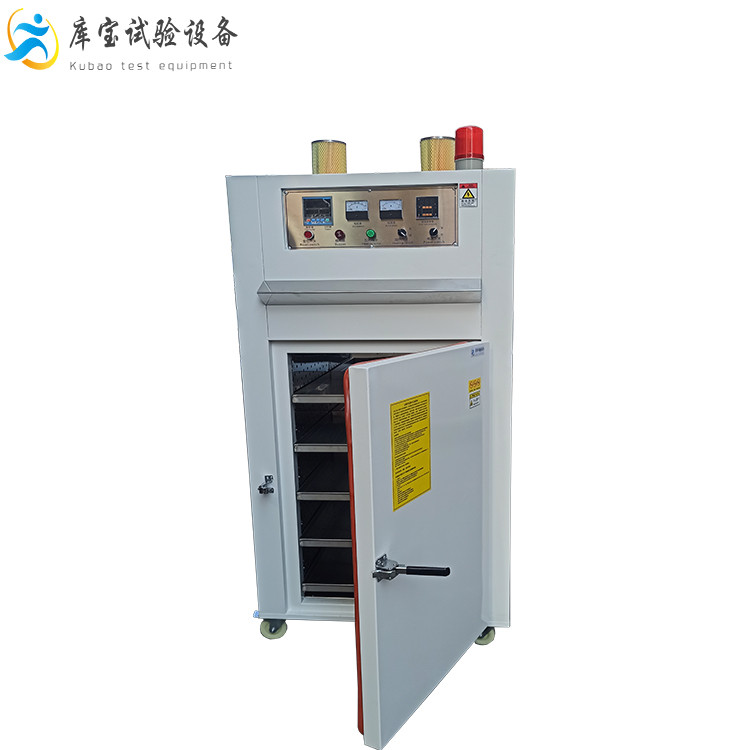

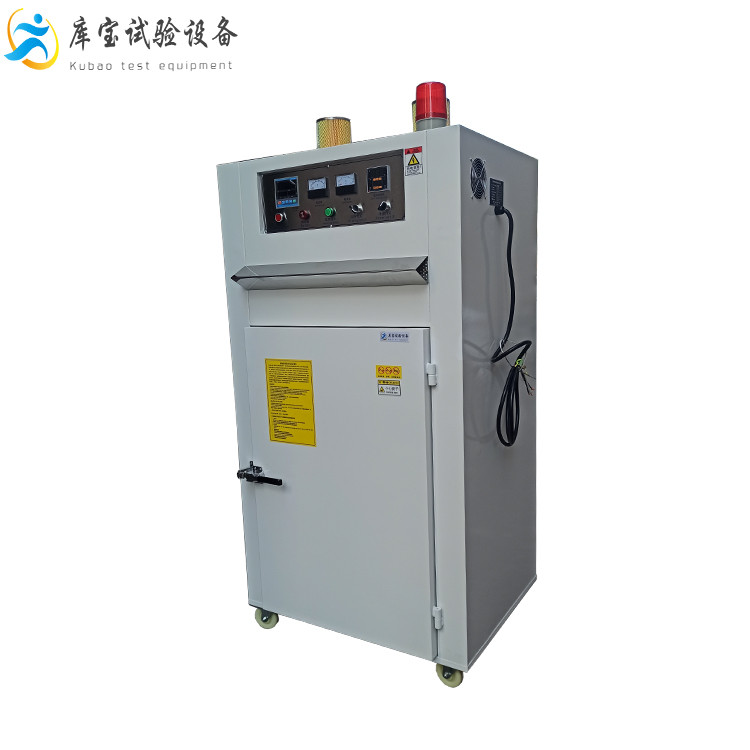

热风循环烘箱外观图
